■ RICOH Dynamic Escort Calendar 23j  (1960年代)


イメージ 1

↑ ↓ まずは 完成写真から

イメージ 24

 今回は、リコーのダイナミック エスコート カレンダーの紹介です。

ゼンマイが巻けないジャンクで入手したのですが、ダイアルの状態もよく


ケース、ベルト共に研磨せずに磨きのみで仕上げました。

リコーは、製造年がよくわかりませんが、1960年代半ば位の物と推測されます。


さて、早速蘇りの過程を紹介します!!


↓ 入手時の写真です。 パッとしませんね。

イメージ 2


↓ スクリューバック式の裏蓋を開けました。 まずまずの状態です。

イメージ 3


↓ 大まかにバラしました。 この前後辺りで個体の不具合を確認します。

   リューズ操作での針、ゼンマイ、カレンダーの具合やケースの収まり具合とか

   テンプの状態(天真折れがないか等)とか・・

   風防の状態、ベルトの状態、研磨が必要かとか・・・ いろいろと確認して

   これからの作業の進め方(≒どこまでやるか)を決めます。

   因みに今回は、全体の状態がよいので

   ムーブメントは、当然オーバーホールを行うとして


   外装は、研磨をせずに磨きのみで仕上げる事にしました。

   風防は、磨いて再利用します。

   不具合は、ゼンマイが巻けない事ですが、

   原因は、コハゼが効いていないだけなので恐らくバネの問題で

   解決しそうです。

   ジャンクの同ムーブメントを持っていますのでそちらから拝借予定です。



↓ フルオリジナルの様です!!

イメージ 4


↓ 外装は、洗浄して磨きました。 ベルトは、ライスブレスで恰好いいです!

イメージ 5

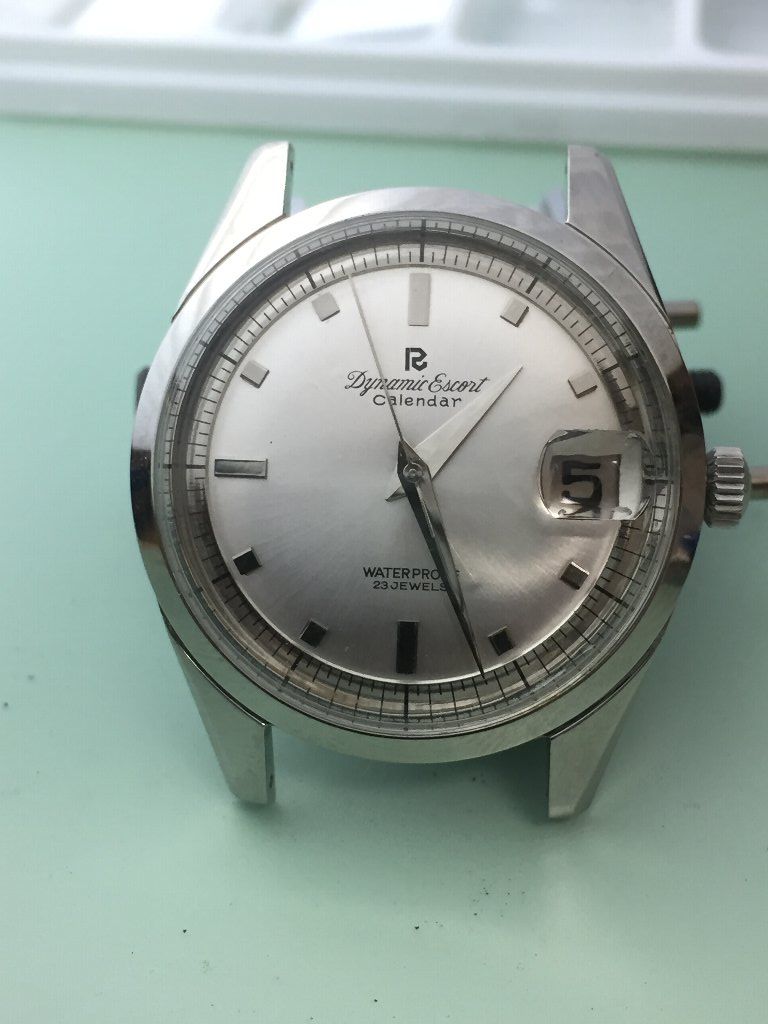

↓ リューズを再びつけて針を合わせて・・・これから針を外して ダイアルを外して・・と進めます。

イメージ 6


↓ ダイアルは、思わぬ事態で傷がつかないよう袋に入れちゃいます。

イメージ 7


↓ ムーブメントを機械台に載せます。

イメージ 8


↓ 受けプレート、角穴車、丸穴車、テンプassyを外しました。

イメージ 9

イメージ 10


↓ やはりコハゼバネが壊れていました。(上が不良、下が正常品)

   バネは、ジャンクストックから移植です。

イメージ 11

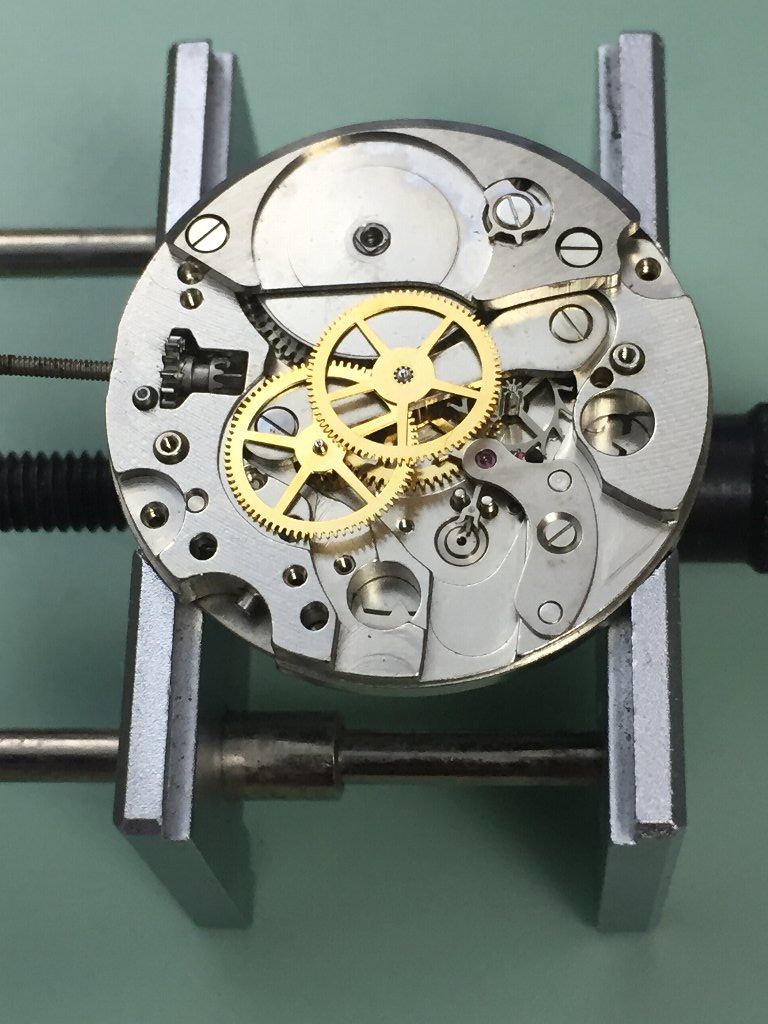

↓ とにかくバラしていきます。

イメージ 12

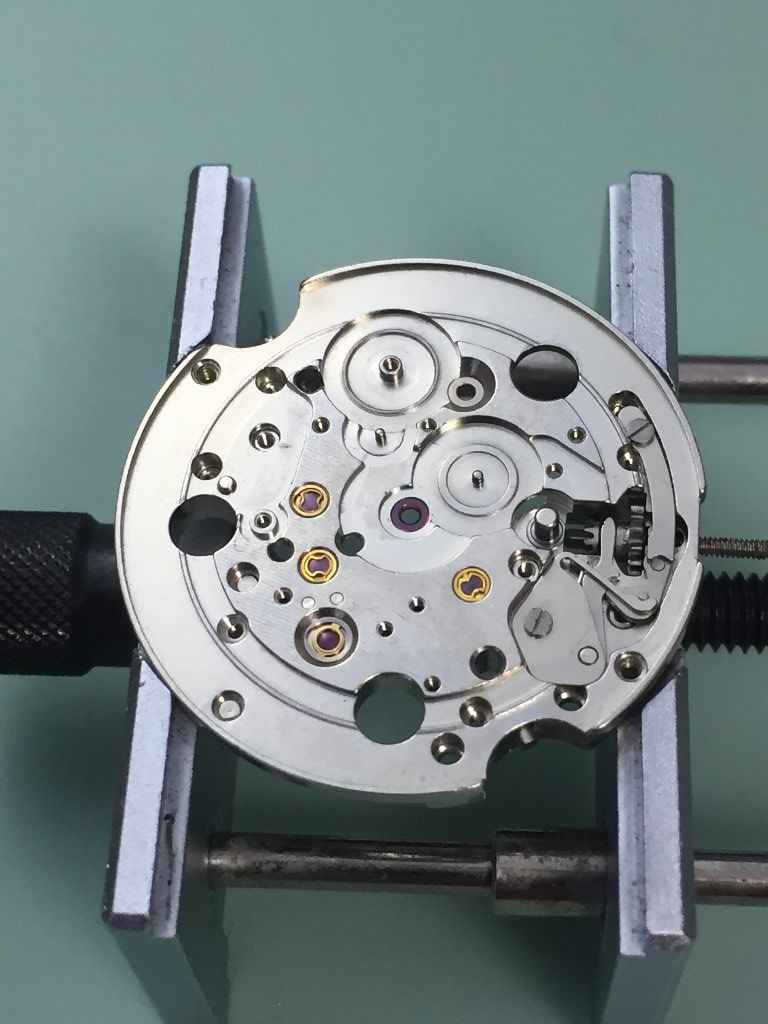

↓ 裏返してこちらもバラします。

イメージ 13


↓ 早送り出来ないタイプのカレンダーなので構造が単純です。

イメージ 14


↓ とにかくバラします。

イメージ 15

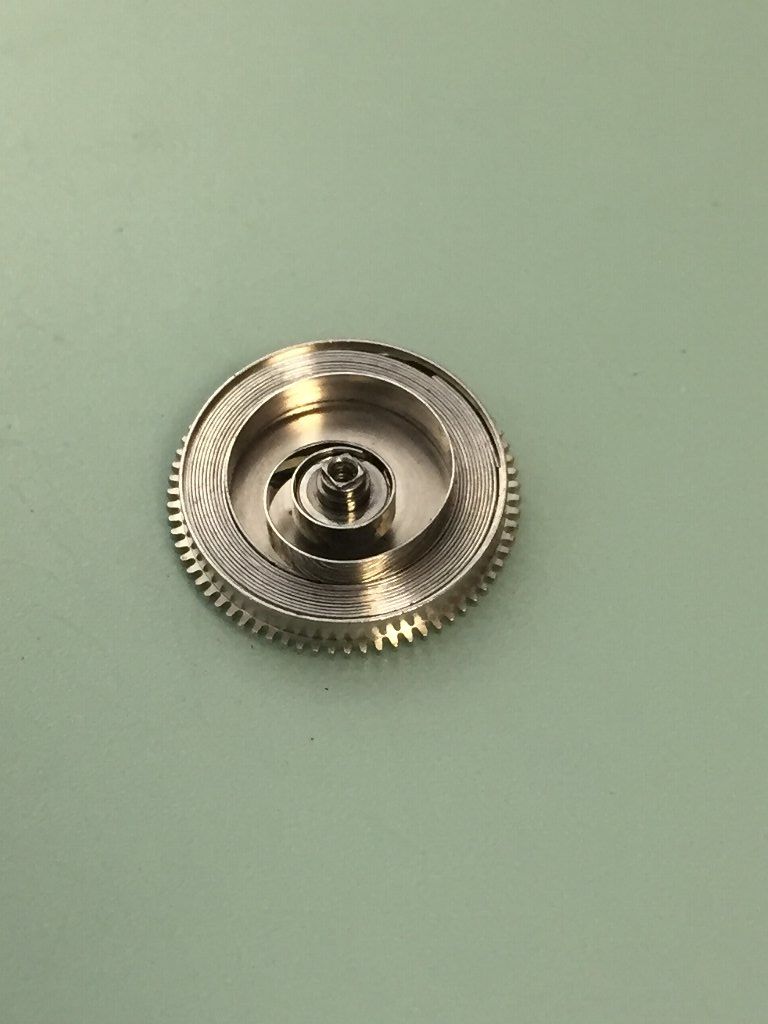

↓ 香箱(ゼンマイの入っている筒上の歯車)を開けると・・・乾いていました! 洗浄してグリスを塗ります。

イメージ 16

これからバラしたパーツを大まかな刷毛洗浄→超音波洗浄→乾燥と行い

注油しながらバラした逆順に組んでいきます。

オイルは、メービス9010、8000、9415、モリブデングリスを使用しています。

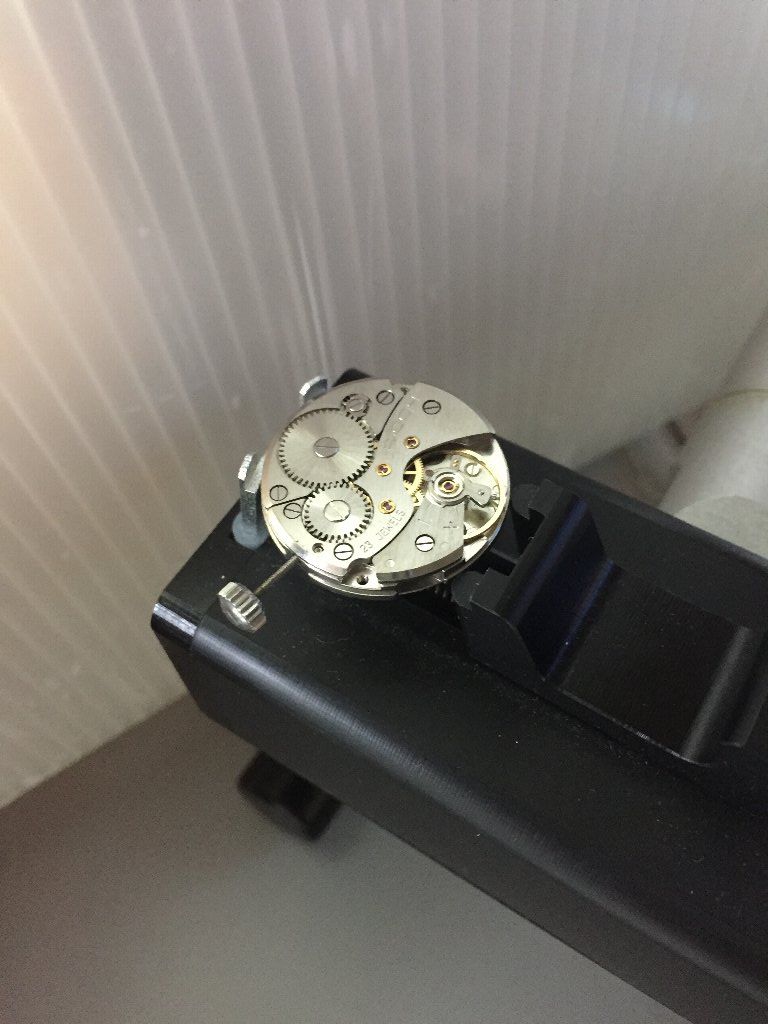

↓ 組み上がりました。 天輪が元気に動き出しました!! 次に磁気抜きを行います。

イメージ 17


↓ 磁気抜きが終わったらタイムグラファーにかけます。

イメージ 18


↓ 調整していきます。 初期値は、-90s、240°、2ms位でした。

イメージ 19


↓ 片振りが02msになりました。 ここまで来るのに紆余曲折です。 疲れます・・・。

イメージ 20


↓ リューズを回し日付が変わる位置で針を0時位置に取り付けます。

  その後、リューズを回してキチンと日付が変わるか、針の位置はOKか等確認と微調整を行います。

イメージ 21


↓ 磨いておいたケースに組み上がったムーブメントえを入れます。(ケーシングといいます。)

イメージ 22


↓ リングパッキンに専用グリスを塗り裏蓋をしっかりと閉めます。

  サイクロプスレンズがなんだか凄いですね! 一応の完成です。

  この後、毎日ゼンマイを巻いて3日間姿勢を変えて机の上で放置しておきました。

  つまり3姿勢しか行っていませんが、デジタル時計と時分が同じだったので良しとしました。

  勿論、カレンダーの切り替わりも問題ありませんでした。

  ※ たまにカレンダーの日付変わる時に引っかかって止まる事あるんです。
     たいがい、レバーバネの不具合が多いです。

イメージ 23

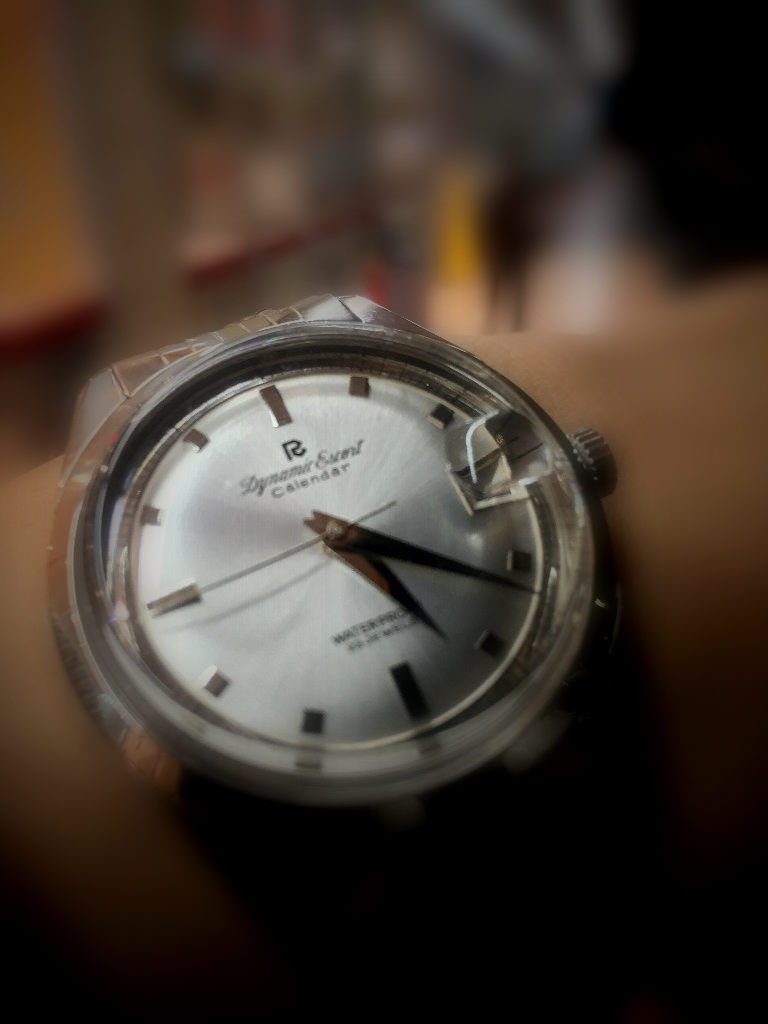

↓ 近所のスーパーへの買いものに付き合ってもらいました。

イメージ 25



今回は、リコーのダイナミックエスコートをOHしましたが、楽しかったです。

50年程前の時計が、現在に当時の姿で蘇るのは何とも言えません!

見た目状態としては、新品で購入して数年使った位の感じでしょうか。(勝手に想像してます。)




Viva Vintage Ricoh!!


 また! ごきげんよう!




■ RICOH Dynamic Escort Calendar 23j  (1960年代)



Cal:----

manual wind
sweep second
Data
23 jewels
f = 18000 A/h
power reserve ---h

Detail :
Authentic vintage
:RICOH manual wind  wrist watch.
Movement :
manual wind movement,  23j Ca.1960~70?
Case :SS case
Dial : Original dial,Original hand
Crown : original Crown
Movement Condition & Work : Fully Serviced Movement(Clean & Oiled)








See you again! have a nice day and nice life !
